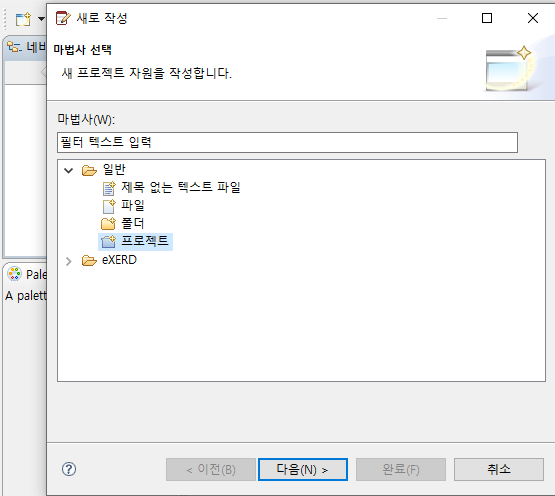

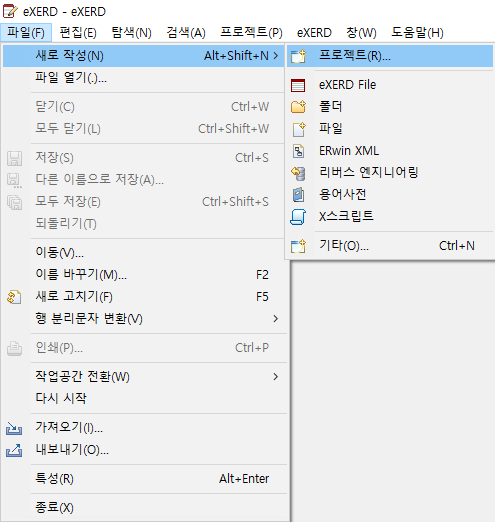

파일(F) - 새로 작성(N) - 프로젝트(R)로 프로젝트 생성이 가능하다.

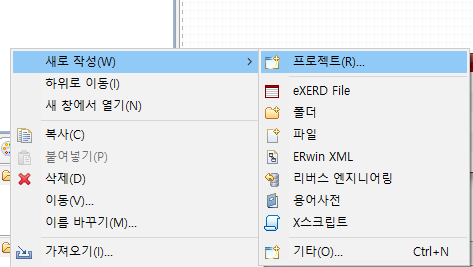

네비게이터 밑의 빈 공산에서 오른쪽 마우스 클릭해서 프로젝트 생성도 가능하다.

파일 밑의 아이콘 눌러서도 가능하다.

ksmart42 프로젝트 생성

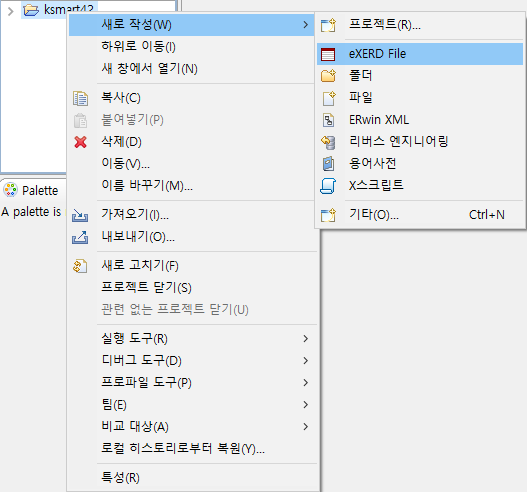

eXERD File 생성

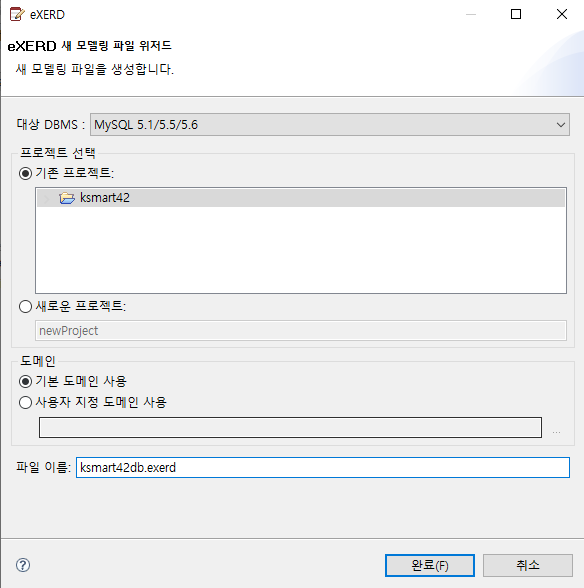

대상 DBMS를 반드시 확인해야 한다.

파일 이름 : ksmart42db.exerd

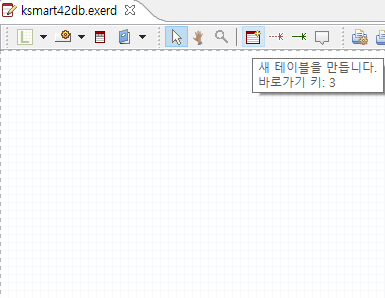

새 테이블을 만든다.

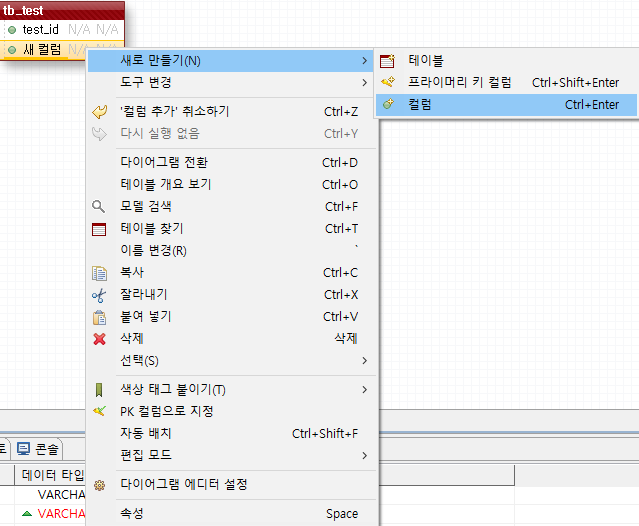

테이블에 마우스 커서를 두고 오른쪽 마우스 클릭해서 컬럼 추가도 가능하지만

컨트롤 + Enter로 간편하게 컬럼 추가가 가능하다.

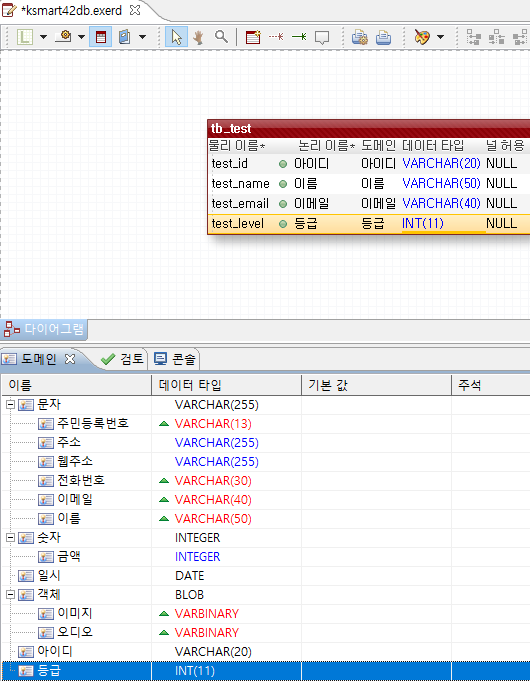

F4 F5로 논리 물리 확인 가능

논리/물리 동시편집

테이블 헤더 보이기 클릭

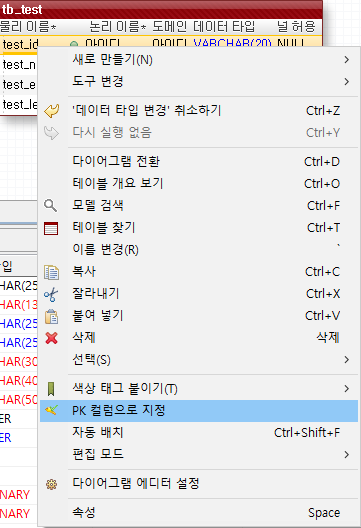

test_id 오른쪽 마우스 클릭 후 PK 컬럼으로 지정

비식별 관계 생성 아이콘을 클릭하거나 간편하게 숫자 4 누르면 된다.

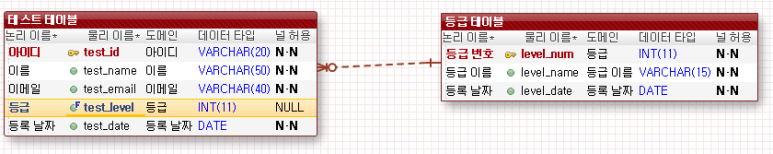

등급테이블의 등급번호 클릭 후 테스트테이블에서 한 번 더 클릭

테스트테이블에 등급번호가 생성되었는데 이미 등급이 있었다. 등급 삭제 후 등급번호를 등급으로 바꿔준다.

내 스키마 논리/물리 이름 설정

포워드 엔지니어링

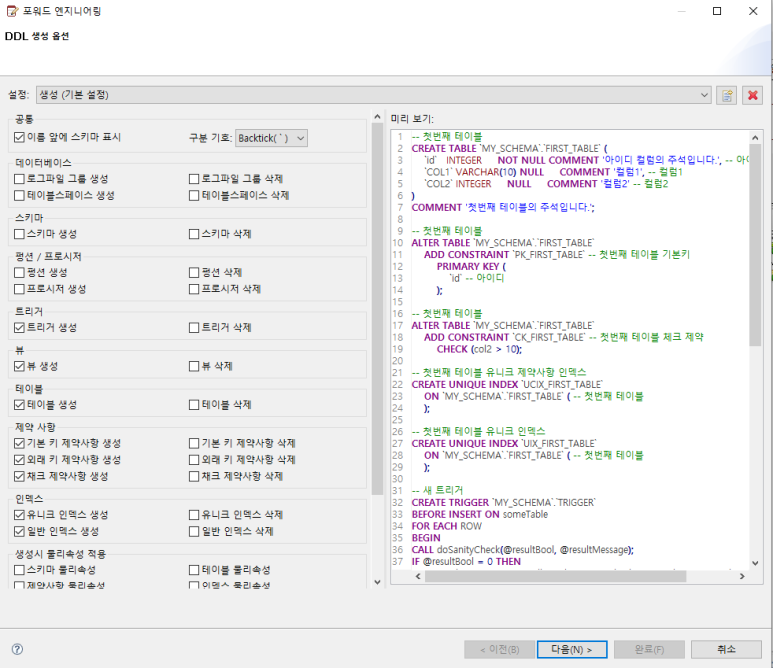

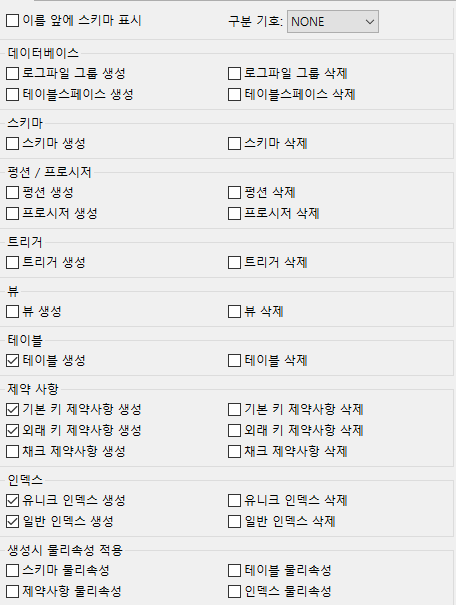

이름 앞에 스키마 표시 체크 해제

트리거 생성 체크 해제

뷰 생성 체크 해제

체크 제약사항 생성 체크 해제

​

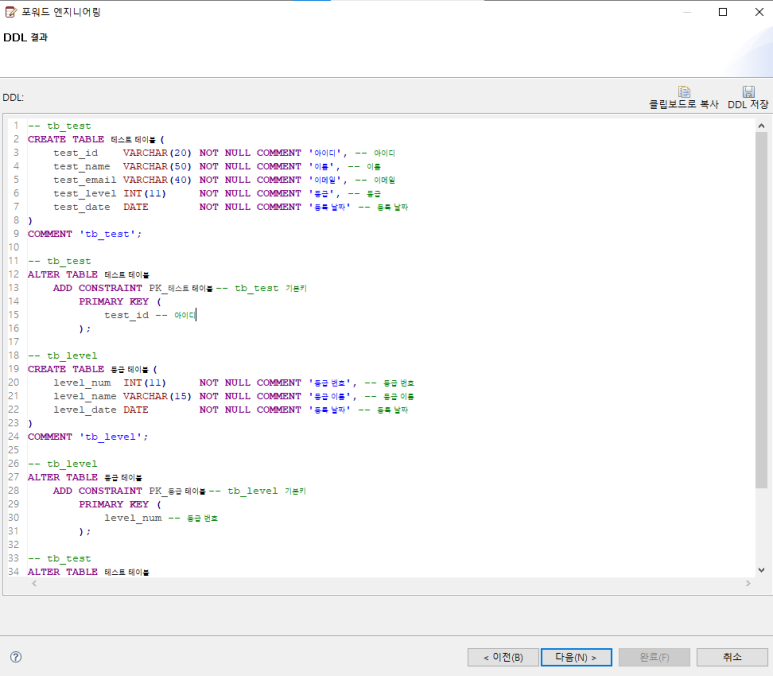

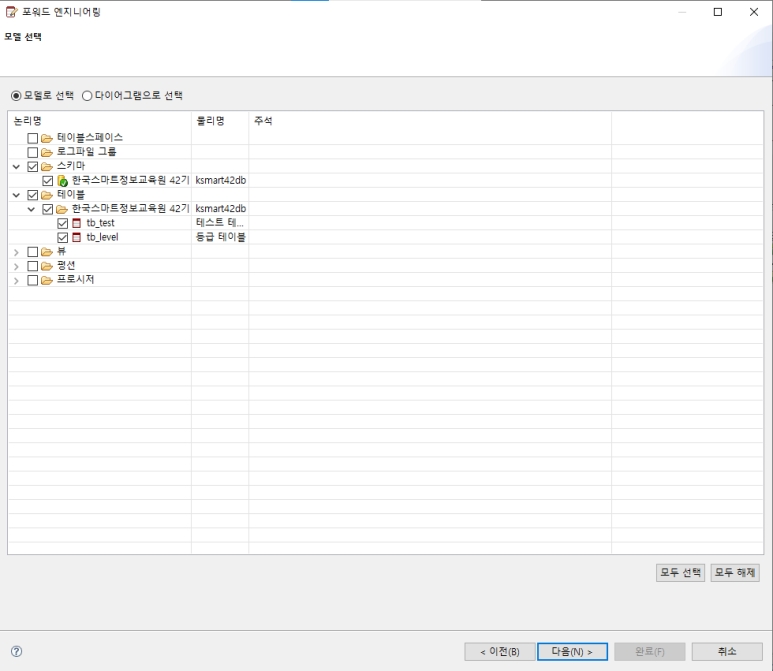

뷰, 펑션, 프로시저 체크 해제 후 다음

다음

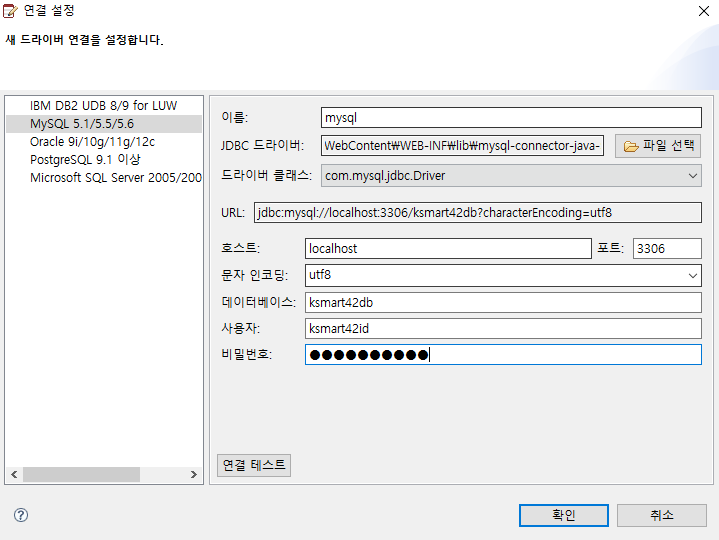

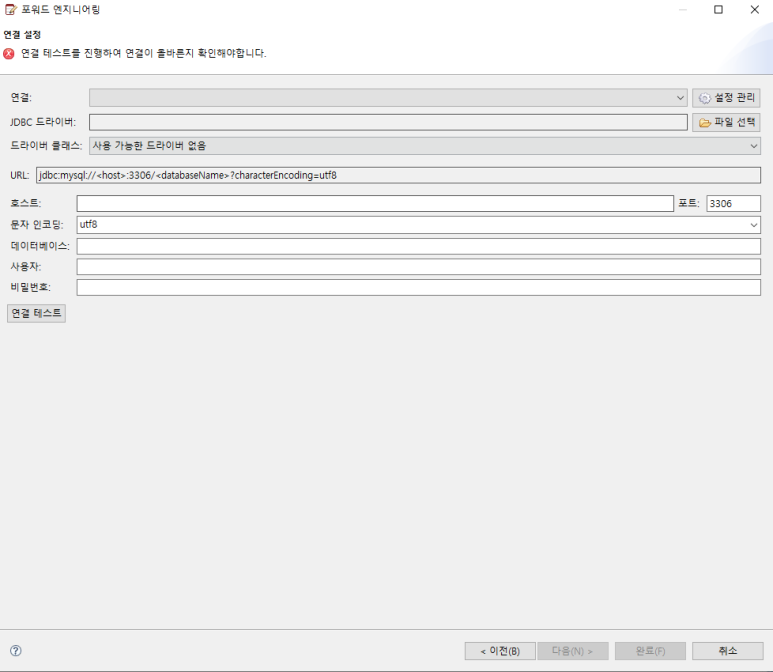

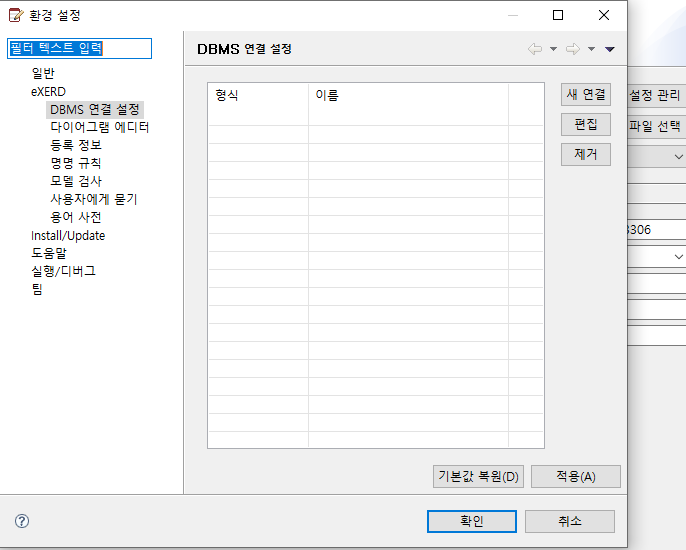

새 연결

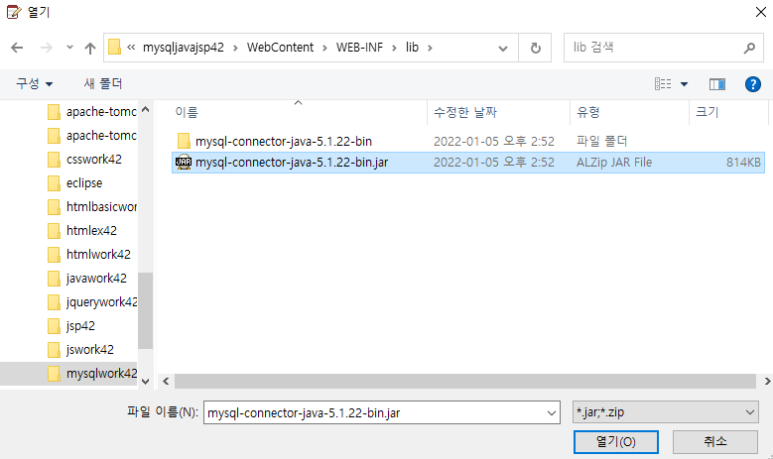

jar 파일

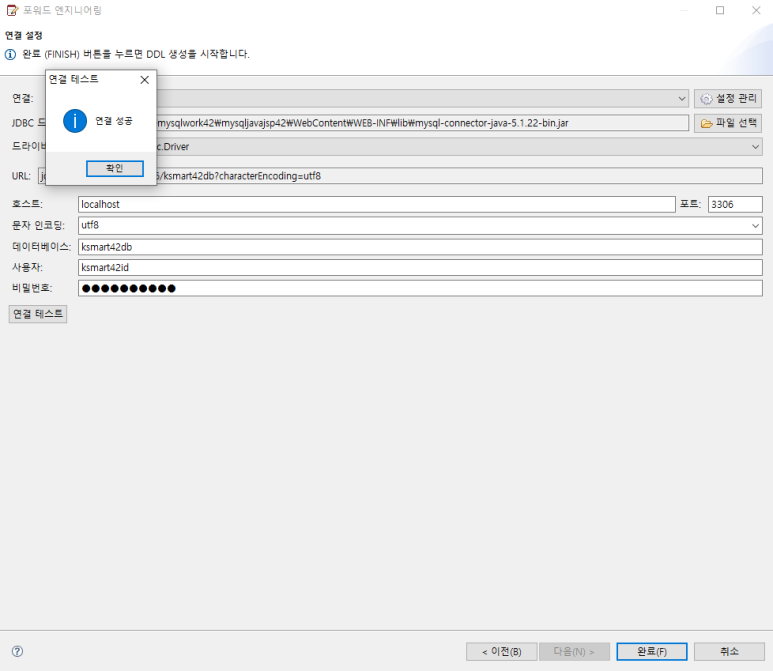

연결테스트 후 확인

연결 성공

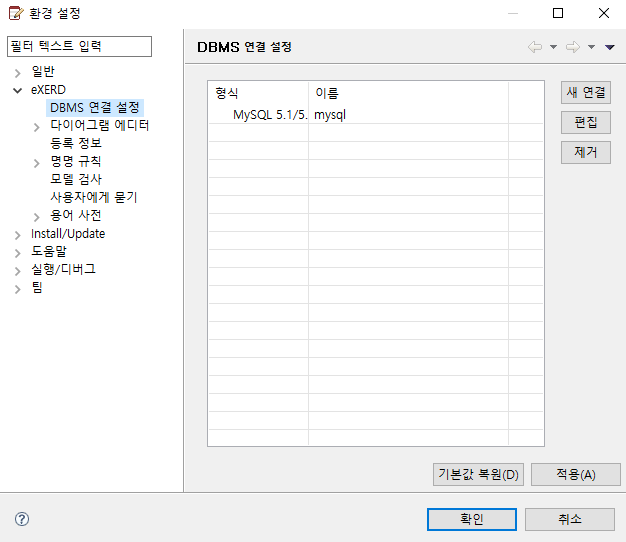

적용 후 확인

연결만 체크하면 자동으로 나머지 작성된다.

마찬가지로 연결 테스트 후 완료

띄어쓰기가 많으면 Error 발생될 수도 있다.
